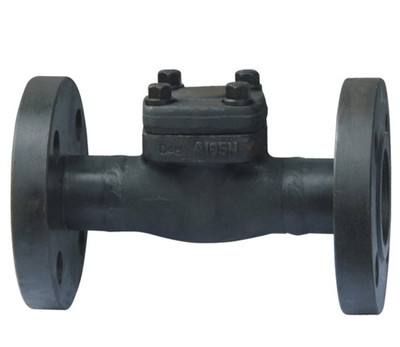

- H41Y鍛鋼法蘭止回閥產品介紹
| H41Y鍛鋼法蘭止回閥原理作用： |
H41Y鍛鋼止回閥有三種閥蓋設計，一種是螺栓型閥蓋，通過凹凸面連接，H41Y鍛鋼止回閥采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。H41Y鍛鋼止回閥還有三種不同的結構設計，分別是：立升式鍛鋼止回閥、球形鍛鋼止回閥和旋啟式鍛鋼止回閥。連接方式有法蘭,對焊等。
| H41Y鍛鋼法蘭止回閥性能特點： |
②法蘭端尺寸按ANSI B16.5；JB79；
③閥門檢查和試驗API 598；GB/T13927；JB/T9092；
④閥瓣和閥座可根據不同要求更換不同的材質；
⑤水平或垂直管道均可使用，安裝方便、流道通暢、流體阻力小、動作靈敏、密封性能好、閥瓣行程短、關閥沖擊力小、整體結構、簡單緊湊、造型美觀、使用壽命長、可靠性高。
| H41Y鍛鋼法蘭止回閥技術參數： |
②法蘭端尺寸按ANSI B16.5；JB79；
③閥門檢查和試驗API 598；GB/T13927；JB/T9092。
| H41Y鍛鋼法蘭止回閥部件材質： |
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 410 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
墊片 |
304夾柔性石墨 |
304 + PTFE |
||
|
4 |
閥蓋 |
A105 |
A182 F22 |
A182 F304 L |
A182 F316(L) |
|
5 |
銘牌 |
SS |
|||
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8M |
A193 B8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
||

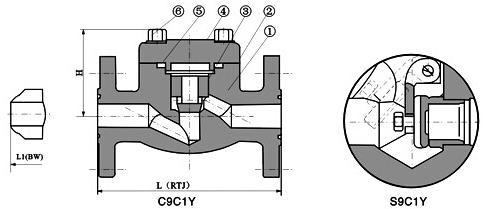

| H41Y鍛鋼法蘭止回閥外形尺寸： |
150Lb~600Lb
|
NPS |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L(RF)L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150,300 |
61 |
61 |
79 |
95 |
103 |
118 |
|
|
600 |
61 |
79 |
95 |
103 |
118 |
135 |
||
|
重量 |
150 |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
1.90 |
2.10 |
5.12 |
5.50 |
7.89 |
||
|
300 |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
||
|
600 |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
||
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
1-1/2" |
2" |
|
|
L(RTJ) |
216 |
229 |
254 |
279 |
305 |
371 |
|
|
L1(BW) |
216 |
229 |
254 |
279 |
305 |
368 |
|
|
H |
79 |
79 |
95 |
104 |
120 |
139 |
|
|
重量 |
RTJ |
8.5 |
10.5 |
15.7 |
20.8 |
27.2 |
33.0 |
|
BW |
6.4 |
8.0 |
13.2 |
17.8 |
24.2 |
29.7 |
|
