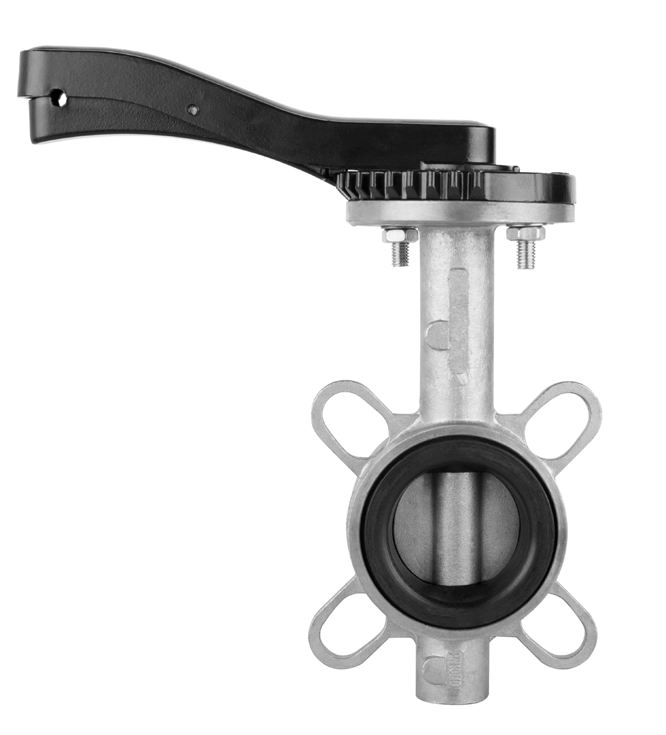

點擊放大不銹鋼對夾式蝶閥圖片

D71X不銹鋼對夾式蝶閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼對夾式蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：D71X

本文內容主要講述不銹鋼對夾式蝶閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 不銹鋼對夾式蝶閥產品介紹
    不銹鋼對夾式蝶閥D71X原理作用：
        蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    不銹鋼對夾式蝶閥D71X性能特點：
        ①小型輕便，容易拆裝維修，可任意位置安裝；
        ②結構簡單，90°回轉啟閉迅速；
        ③操作扭矩小，省力輕巧；
        ④流量特性趨于直線，調節性能好。
    不銹鋼對夾式蝶閥D71X技術參數：

    設計標準

    GB/T2238-1989

    法蘭連接尺寸

    GB/T9113.1-2000；GB/T9115.1-2000；JB78

    結構長度

    GB/T12221-1989

    壓力試驗

    GB/T13927-1992；JB/T9092-1999

    公稱通徑

    DN（mm）

    50～200

    公稱壓力

    PN（MPa）

    0.6

    1.0

    1.6

    試驗壓力

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6
    不銹鋼對夾式蝶閥D71X部件材質：
    零件名稱 材料
    閥體 不銹鋼
    蝶板 鑄鋼、不銹鋼及特殊材料
    密封圈 各種橡膠、聚四氟
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨

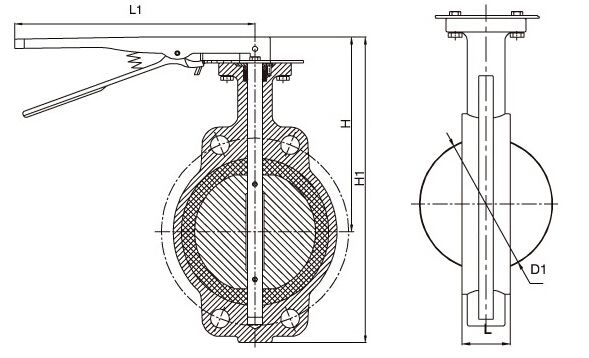

    不銹鋼對夾式蝶閥D71X外形尺寸：

    公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
    0.6MPa 1.0MPa 1.6MPa
    毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
    50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
    65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18
    80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
    100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
    125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
    150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22
