點擊放大手柄法蘭蝶閥圖片

D41X/D41F手柄法蘭蝶閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手柄法蘭蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：D41X/D41F

本文內容主要講述手柄法蘭蝶閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 手柄法蘭蝶閥產品介紹
    手柄法蘭蝶閥D41X原理作用：
          手柄法蘭蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
        D41X/D41F型法蘭蝶閥系列采用中線垂直板、軟密封閥座結構，結構簡單，制造方便，價格低廉；手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的官道上。
    手柄法蘭蝶閥D41X性能特點：
        ①結構簡單，力矩小，操作方便、迅速；
        ②具有良好的流量調節功能和密封性能，氣壓測試泄露為零；
        ③合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好；
        ④可裝配電動執行器、氣動執行器，實現遠程大規模集中控制。
    手柄法蘭蝶閥D41X技術參數：
    公稱通徑 DN50~DN200 適用溫度 -23℃~121℃
    公稱壓力 PN1.0/PN1.6 適用介質 水、氣、油
    手柄法蘭蝶閥D41X部件材質：
    零件名稱 材料
    閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
    蝶板 鑄鋼、不銹鋼及特殊材料
    密封圈 各種橡膠、聚四氟
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨
    手柄法蘭蝶閥D41X外形尺寸：

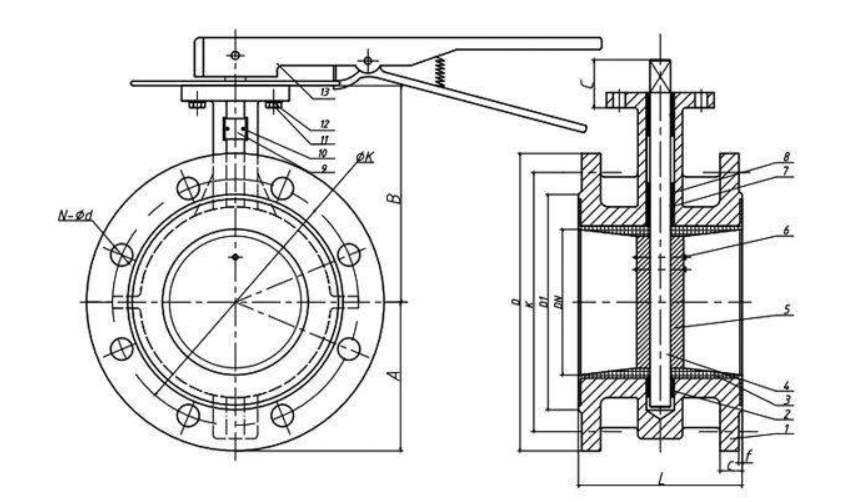

    D41X法蘭蝶閥結構圖
    DN L H H0 A B D D1 D2 n-d 重量KG
    50 108 63 306 180 200 165 125 99 4-18 13
    65 112 70 321 180 200 185 145 118 4-18 14
    80 114 83 346 180 200 200 160 132 8-18 15.5
    100 127 105 387 180 200 220 180 156 8-18 19.5
    125 140 115 411 180 200 250 210 184 8-18 25.5
    150 140 137 447 270 280 285 240 211 8-22 28.5
    200 152 164 572 270 280 340 295 266 12-22 48
    手柄法蘭蝶閥D41X產品：

    手柄法蘭蝶閥D41X使用說明：
        ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
        ②手柄法蘭蝶閥D41X安裝使用說明書。
    手柄法蘭蝶閥D41X應用業績：
        上海保利大廈
