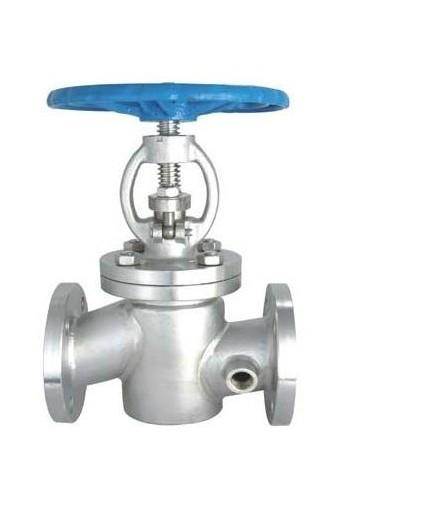

| BJ44H夾套保溫截止閥原理作用： |
夾套保溫截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。夾套保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。夾套保溫截止閥被廣泛應用于石油、化工、冶金、制藥等各類系統中。
| BJ44H夾套保溫截止閥性能特點： |
②工作行程小，啟閉時間短；
③密封性好，密封面間摩擦力小，壽命較長；
④適用于粘度較大、易結焦的介質。
| BJ44H夾套保溫截止閥技術參數： |
| 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力 | |
| 殼體 | 密封 | ||||
| 2.5 | 3.75 | 2.75 | ≤200 | 硝酸類 | ≤1.3 |
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.0 | 6.6 | 硝酸類 | ||
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.0 | 6.6 | |||
| BJ44H夾套保溫截止閥部件材質： |
|
零件名稱 |
閥體、閥蓋 |
閥瓣 |
墊片 |
|
BJ44W-25P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+硬質合金 |
聚四氟乙烯 |
|
BJ44W-25P |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+硬質合金 |
聚四氟乙烯 |

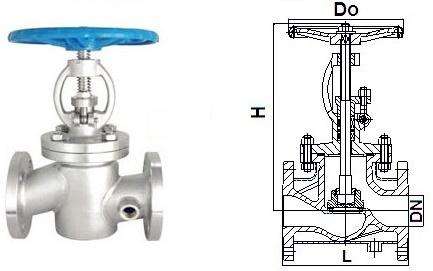

| BJ44H夾套保溫截止閥外形尺寸： |
|
公稱通徑DNmm |
尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-Φd |
H |
Do |
2-G |
|
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
170 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
190 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
205 |
3/8 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
270 |
1/2 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
310 |
1/2 |
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
358 |
1/2 |
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
373 |
1/2 |
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
435 |
1/2 |
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
500 |
1/2 |
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
614 |
1/2 |
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
674 |
1/2 |
|
200 |
600 |
335 |
295 |
264 |
26-3 |
12-23 |
818 |
818 |
1/2 |
|
250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
949 |
969 |
1/2 |
