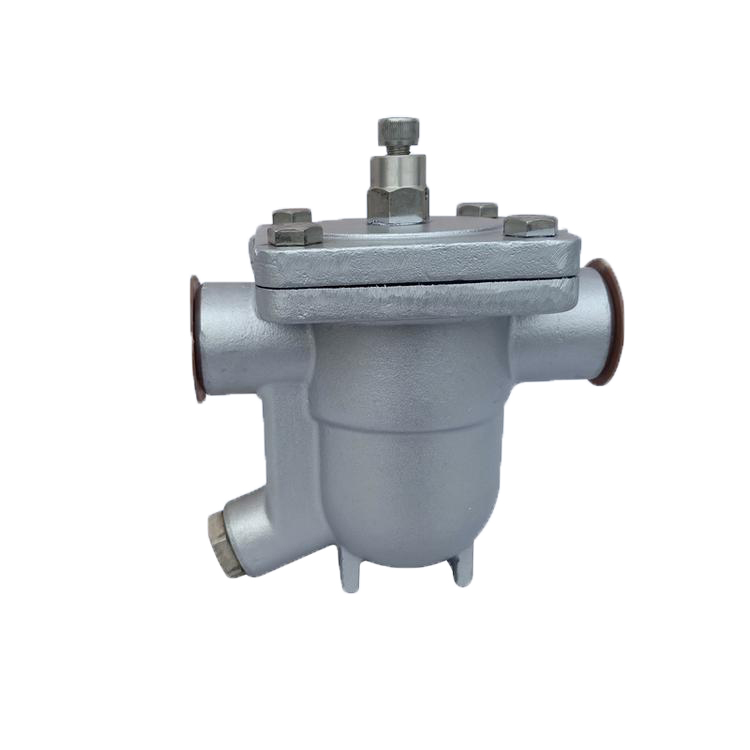

- CS11H自由浮球式蒸汽疏水閥產品介紹
| CS11H自由浮球式蒸汽疏水閥原理作用： |
CS11H自由浮球式蒸汽疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
CS11H自由浮球式蒸汽疏水閥，利用浮力原理， CS11H自由浮球式蒸汽疏水閥浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
| 自由浮球式蒸汽疏水閥CS11H性能特點： |
②不銹鋼空心自由浮球是閥門唯yi的主要部件，采用不銹鋼高精度研磨的圓浮球；
③內部零件，均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。
| 自由浮球式蒸汽疏水閥CS11H技術參數： |
| 公稱通徑 | DN15-DN50 | 節能效果 | 15%~40% |
| 較低工作壓力 | 0.01Mpa | 較高允許溫度 | 425℃ |
| 較小過冷度 | 0℃ | 較高允許背壓率 | 85% |
| CS11H自由浮球式蒸汽疏水閥部件材質： |
| 閥體 | 鑄鐵/碳鋼 | 閥蓋 | 鑄鐵/碳鋼 |
| 浮球 | 不銹鋼 | 閥座 | 鉻不銹鋼 |
| 墊片 | 不銹鋼金屬纏繞墊 | 內置過濾網 | 不銹鋼 |

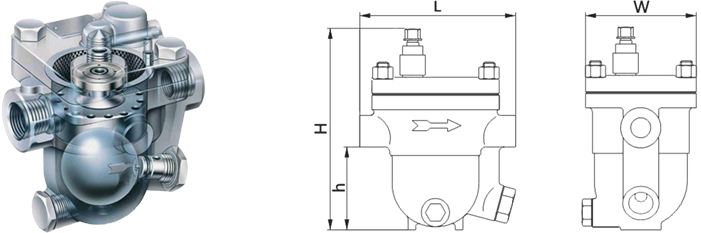

| CS11H自由浮球式蒸汽疏水閥外形尺寸： |
| 產品型號 | 公稱通徑 | 公稱壓力 | 較該允許溫度 | 閥體材質 | 連接尺寸 | |||
| L | H1 | H2 | W | |||||
| CS11H-A | DN15-20 | PN16/PN25/PN40 | 350℃ | WCB | 120 | 82 | 89 | 84 |
| DN25 | PN16/PN25/PN40 | 350℃ | WCB | 120 | 84 | 95 | 84 | |
| CS11H-B | DN15-20 | PN16/PN25/PN40 | 350℃ | WCB | 150 | 84 | 114 | 110 |
| DN25 | PN16/PN25/PN40 | 350℃ | WCB | 150 | 87 | 117 | 114 | |
| DN32-40 | PN16/PN25/PN40 | 350℃ | WCB | 155 | 99 | 105 | 114 | |
| DN50 | PN16/PN25/PN40 | 350℃ | WCB | 210 | 99 | 105 | 114 | |
| CS11H-B | DN15-32 | PN64 | 350℃-450℃ | WCB/WC6 | 175 | 90 | 120 | / |
