- 緊急關閉閥產品介紹
| 900X緊急關閉閥原理作用： |

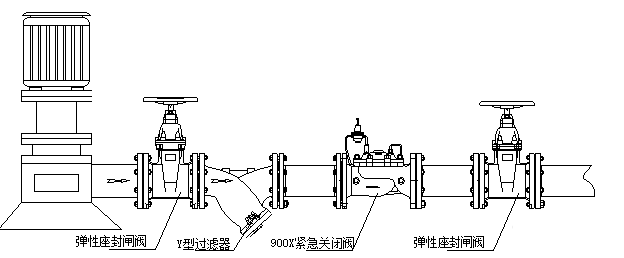

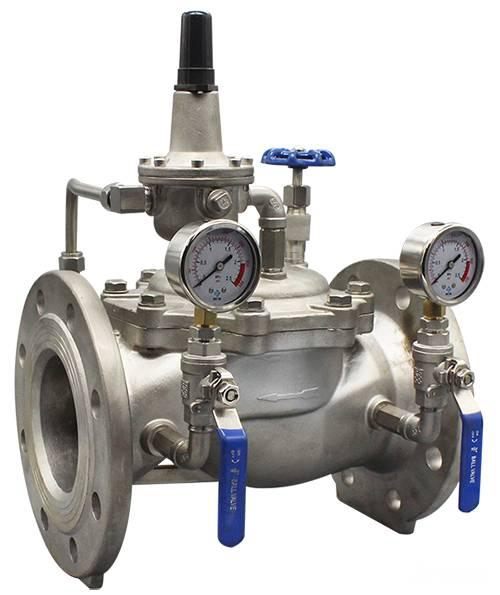

900X緊急關閉閥適用于生活小區中消防用于水與生活用水并聯的供水系統中。當消防用水時，閥門自動緊急關閉，切斷生活用水保證消防用水；當消防結束時，閥門自動打開，恢復生活供水。由主閥、節流閥、導閥、壓力表以及接管等其他管件組成。900X緊急關閉閥當主閥進口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上蓋腔內壓力與主閥出口壓力相等，進口與出口存在壓差，水流經閥口由出口流出；當消防泵起動，或變頻泵壓力升高，超過導閥設定壓力時，由主閥進口通向?qū)чy控制管壓力升高，作用在彈簧上的壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥進口壓力通過節流閥不斷補充到主閥閥蓋上腔，因閥瓣受到的向下的壓力大于向上的推力，主閥關閉。進口壓力小于設定壓力該閥一直處于開啟狀態，進口壓力大于設定壓力，該閥處于關閉狀態。
| 900X緊急關閉閥性能特點： |
| 900X緊急關閉閥技術參數： |
| 公稱通徑 | DN40-DN600 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~80℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 較低動作壓力 | P1≥0.07MPa | ||
| 結構長度標準 | Q/BYL-2002 | ||
| 法蘭長度標準 | GB/T 17241.6 | ||
| 試驗壓力標準 | GB/T 13927；AP1598 | ||
| 900X緊急關閉閥部件材質： |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 900X緊急關閉閥外形尺寸： |
| DN | L | F1 | F | H1 | H |
| 40 | 200 | 155 | 330 | 278 | 395 |
| 50 | 203 | 155 | 330 | 278 | 395 |
| 65 | 213 | 165 | 350 | 298 | 405 |
| 80 | 241 | 175 | 365 | 313 | 430 |
| 100 | 272 | 195 | 410 | 350 | 510 |
| 125 | 300 | 220 | 455 | 365 | 560 |
| 150 | 333 | 230 | 475 | 420 | 585 |
| 200 | 400 | 255 | 530 | 450 | 675 |
| 250 | 480 | 300 | 523 | 470 | 730 |
| 300 | 550 | 340 | 700 | 490 | 760 |
| 350 | 620 | 415 | 840 | 526 | 840 |
| 400 | 685 | 430 | 880 | 570 | 910 |
| 450 | 750 | 430 | 880 | 570 | 910 |
| 500 | 810 | 410 | 880 | 750 | 1110 |
| 600 | 935 | 456 | 888 | 850 |
1286 |
