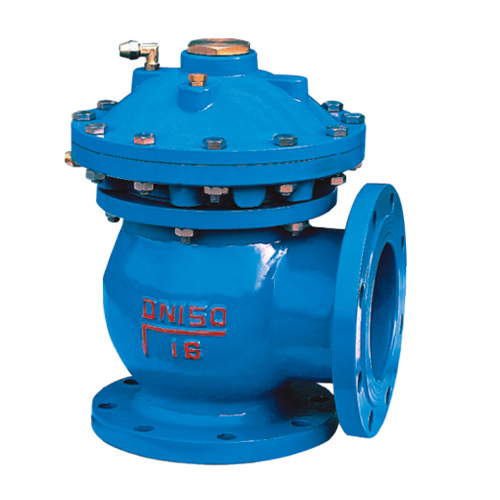

- JM744X隔膜快開排泥閥產品介紹
| JM744X隔膜快開排泥閥原理作用： |
JM744X隔膜快開排泥閥采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。是一種由液壓源或氣動源作執行機構的角型截斷類閥門，通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。
| JM744X隔膜快開排泥閥性能特點： |
②密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜質；
③驅動介質壓低，無需另設加壓泵或空壓機，采用手動換向閥或電磁四通換向閥集中控制。
| JM744X隔膜快開排泥閥技術參數： |
| 公稱通徑 | DN40-DN450 | 公稱壓力 | 1.6Mpa | 適用溫度 | 常溫 | 適用介質 | 水 |
| JM744X隔膜快開排泥閥部件材質： |
| 閥體 | 鑄鐵/碳鋼 | 閥板 | 鑄鐵/碳鋼 | 閥桿 | 不銹鋼 | 拼帽 | A3鋼 | 隔膜片 | 丁腈橡膠 |

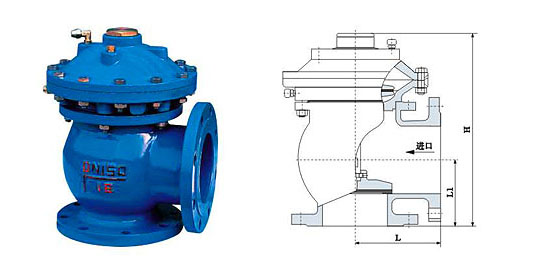

| JM744X隔膜快開排泥閥外形尺寸： |
| 公稱通徑 | 連接尺寸 | 進液接管(G) | ||||||
| D | D1 | Φ | L | H1 | H | Z-Φ | ||
| 80 | 195 | 160 | 210 | 135 | 115 | 330 | 4-18 | 1/2" |
| 100 | 215 | 180 | 240 | 145 | 125 | 360 | 4-18 | 1/2" |
| 150 | 280 | 240 | 315 | 185 | 155 | 450 | 8-23 | 1/2" |
| 200 | 335 | 295 | 400 | 220 | 185 | 545 | 8-23 | 1/2" |
| 250 | 390 | 350 | 460 | 250 | 215 | 610 | 12-23 | 1/2" |
| 300 | 440 | 400 | 555 | 280 | 240 | 680 | 12-23 | 1/2" |
