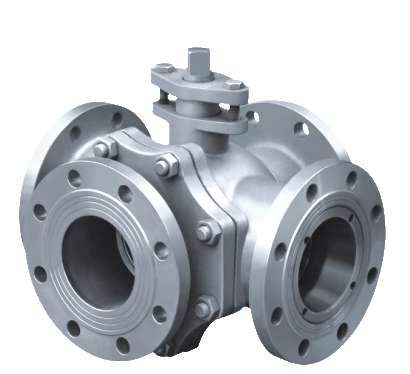

點擊放大Q46F法蘭四通球閥圖片

Q46F法蘭四通球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q46F法蘭四通球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q46F法蘭四通球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q46F法蘭四通球閥產品介紹
    Q46F法蘭四通球閥原理作用：
           Q46F法蘭四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。
    Q46F法蘭四通球閥性能特點：
           Q46F四通球閥只需操作板手或執行器將球體轉動90°，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
    Q46F法蘭四通球閥技術參數：
    公稱壓力PN(MPa) 試驗壓力
    殼體 高壓液密封 低壓氣密封
    1.6 2.4 1.76 0.6
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度 -28～350℃
    應用規范 連接法蘭 JB79-59、GB9113、HG20592-97、ANSI B16.5
    檢驗試驗 GB9/T9092-99、API598
    Q46F法蘭四通球閥部件材質：
    零件名稱 材質
    GB ASTM
    閥體、閥蓋 WCB A216-WCB
    密封圈 PTFE、對位聚苯 PTFE、對位聚苯
    球體Ball 1Cr18Ni9Ti SS 304
    閥座、閥桿 2Cr13 A246-416
    雙頭螺柱 35CrMoA A193-B7
    Q46F法蘭四通球閥外形尺寸：

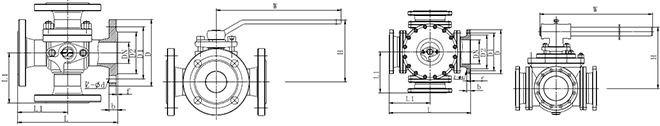

    Q46F法蘭四通球閥結構圖
    公稱壓力 主要尺寸 公稱通徑DN
    15 20 25 32 40 50 65 80 100 125 150 200
    PN1.6 MPa L 150 150 180 200 220 240 260 280 320 380 440 550
    PN2.5 MPa L1 75 75 90 100 110 120 130 140 160 190 220 275
    PN4.0 MPa H 90 90 102 115 135 140 155 185 210 275 305 335
    CLASS 150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800
