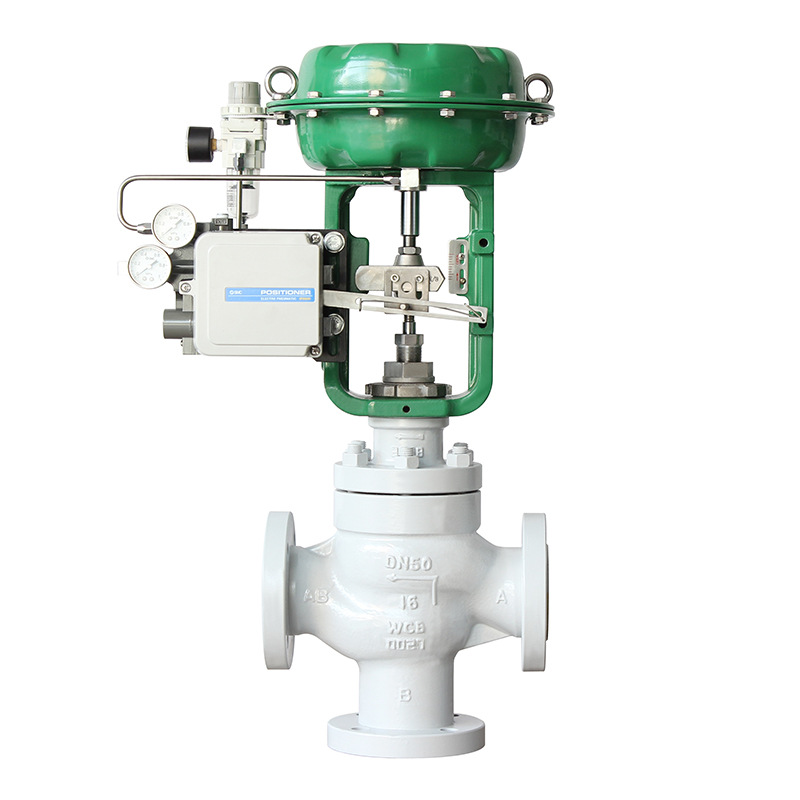

ZJHF(H)氣動薄膜三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。
氣動薄膜三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精準控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（氣動三通分流調節閥），兩進一出（氣動三通分流調節閥），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。
氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精準和維修方便等優點。
氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
氣動薄膜三通調節閥 技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數(KV) |
分流閥 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
合流閥 |
- |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
允許壓差(MPa) |
3.5 |
3.2 |
2.2 |
2.2 |
1.4 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.2 |
0.19 |
0.13 |
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|
配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
雙導向型套筒式閥芯 |
|
流量特性 |
直線性、等百分比 |
氣動薄膜三通調節閥 執行機構
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
氣動薄膜三通調節閥 性能指標
|
項目 |
不帶定位器 |
帶定位器 |
|
基本誤差% |
±5.0 |
±1.0 |
|
回差% |
3.0 |
1.0 |
|
死區% |
3.0 |
0.4 |
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
終點 |
±2.5 |
±1.0 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
30：1 |
氣動薄膜三通調節閥 零件材料
|
1 |
下閥體 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
墊片 |
PTFE金屬石墨墊片 |
|
3 |
閥座 |
304 |
304 |
316 |
316L |
|
4 |
閥體 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
5 |
閥芯組件 |
304 |
304 |
316 |
316L |
|
6 |
密封中墊 |
304 |
304 |
316 |
316L |
|
7 |
導向套 |
304 |
304 |
316 |
316L |
|
8 |
閥蓋 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
9 |
填料 |
PTFE/柔性石墨 |
|
10 |
填料壓蓋 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
氣動薄膜三通調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
相關名稱：氣動三通調節閥,氣動三通分流調節閥,氣動三通合流調節閥
