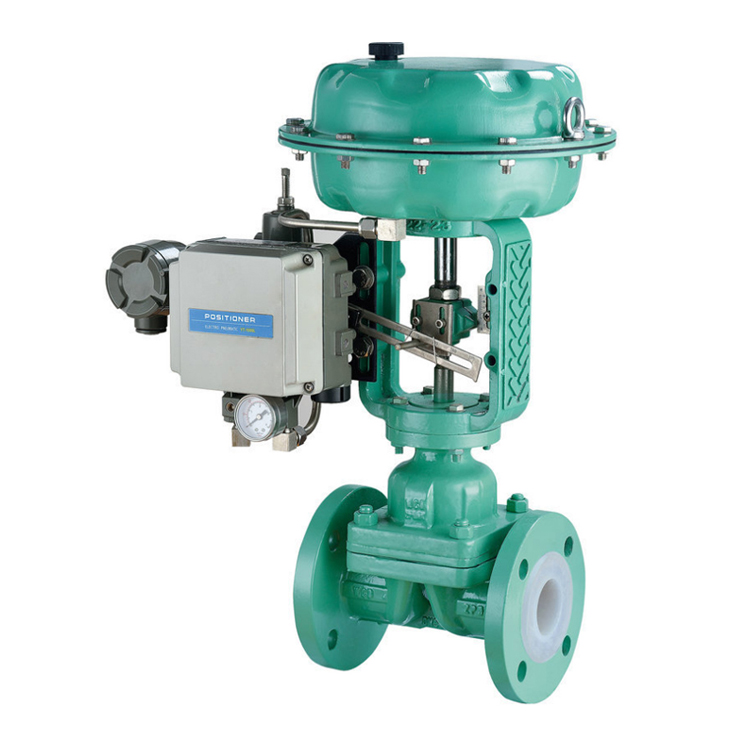

ZJHG气动隔膜调节阀概述
ZJHG气动隔膜调节阀是由多弹簧气动薄膜执行器与隔膜调节阀阀体组成，一般用于氯气介质中。
气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。
气动隔膜调节阀由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函)。
气动隔膜调节阀特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计，可采用不同组合、配用各种附件。其主要特点如下：
(1) 采用轻型执行机构，高度及重量均可减小30%。
(2) 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(3) 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
(4) 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
气动隔膜调节阀 技术参数
|
公称通径(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数 |
KV |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
1800 |
|
允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.09 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
|
额定行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
/ |
|
阀盖形式 |
标准型(-17～+250℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀芯形式 |
隔膜式 |
|
流量特性 |
快开特性 |
气动隔膜调节阀 执行机构
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
气动隔膜调节阀 性能指标
|
项目 |
不带定位器 |
带定位器 |
|
基本误差% |
±5.0 |
±1.0 |
|
回差% |
3.0 |
1.0 |
|
死区% |
3.0 |
0.4 |
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
|
气关 |
始点 |
±5.0 |
±1.0 |
|
终点 |
±2.5 |
±1.0 |
|
额定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×阀额定容量 |
|
可调范围R |
30：1 |
气动隔膜调节阀 零件材料
|
阀体 |
HT200、ZG230～450或下述材质衬里 |
|
隔膜 |
丁荃胶、天然胶、聚四氟乙烯波纹 |
|
薄膜 |
丁腈橡胶夹增强涤纶织物 |
|
弹簧 |
60S12Mn、阀体衬里材质及适用范围 |
气动隔膜调节阀 阀体衬里材料适用场合
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10～+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10～+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10～+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10～+105 |
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10～+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性更好 |
|
搪瓷 |
-10～+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10～+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
气动隔膜调节阀 隔膜衬里材料适用场合
|
隔膜材质 |
使用温度（℃） |
适用介质 |
|
丁荃胶（B级） |
-40～+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
|
天然胶（Q级） |
-50～+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
|
聚四氟乙烯 |
-10～+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
气动隔膜调节阀 产品选型
1、气动隔膜调节阀应垂直安装于管道上， 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜调节阀一般应设有旁通管路， 以便在隔膜发生故障或维修时能转换成旁路操作， 使生产过程正常进行， 在一般不重要场合， 装设手轮机构后可以省略旁通管路， 以进行手动操作， 同时可限制阀门开度， 当手轮机构停止使用时， 应恢复到原空档位置， 以利于自控系统的正常进行。
3、清洗管道时， 调节应处于更大开度， 以便排除管道内污物。
4、如阀体衬有防腐层， 安装在管道上时，应采用耐腐蚀软垫， 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查， 防止因腐蚀和破裂而损坏其它零件和造成事故。
