- 對夾單瓣旋啟式止回閥產品介紹
-
可拉伐閥門（上海）有限公司為您簡單的講解【旋啟式單瓣對夾止回閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及止回閥產品說明書；為用戶提供品質、性能、標準、壽命、價格優惠的系列對夾止回閥產品。
對夾單瓣旋啟式止回閥簡介：
H74H/W對夾單瓣旋啟式止回閥可稱為圓盤式止回閥，薄型對夾式止回閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所較為適用。
對夾單瓣旋啟式止回閥采用的啟閉件為圓形閥瓣其特點可由自身重量及介質的壓力來產生動作從而阻止介質倒流的一種止回閥。我們通常歸類與水力自動閥門類。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
對夾單瓣旋啟式止回閥參數：
公稱通徑：DN15-DN200(1/2"-48")
公稱通徑：DN15-DN200(1/2"-48")
公稱壓力：1.6Mpa-4.0Mpa(150LB-300LB)
適用溫度：-20℃～425℃
適用介質：水、油品、蒸汽
閥體材質：碳鋼、不銹鋼
連接方式：對夾法蘭連接

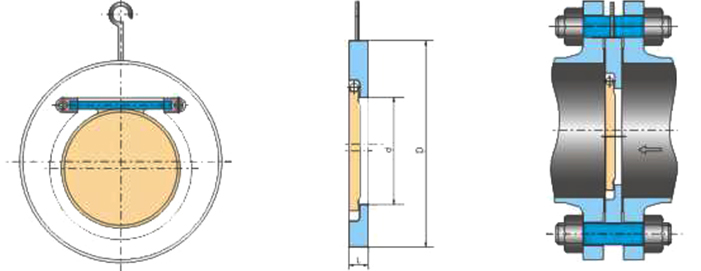

對夾單瓣旋啟式止回閥尺寸：
注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口H74W對夾單瓣旋啟式止回閥采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500，公稱通徑DN15~1200mm、NPS1/2~48，工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
對夾單瓣旋啟式止回閥特點：
①結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
對夾單瓣旋啟式止回閥尺寸：
| 對夾單瓣旋啟式止回閥主要連接外形和尺寸： |
單位：mm
|
| 通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 15 | 15 | 16 | 16 | 17 | 19 | 26 | 29 | 38 | 38 | 48 | 48 | 58 |
進口H74W對夾單瓣旋啟式止回閥采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500，公稱通徑DN15~1200mm、NPS1/2~48，工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
對夾單瓣旋啟式止回閥特點：
①結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
②體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20；
③閥瓣關閉快速，水錘壓力??；
④水平管道或垂直管道均可使用，安裝方便；
⑤流道順暢、流體阻力?。?/span>
⑥動作靈敏、密封性能好；
⑦閥瓣行程短、關閉沖擊力小；
⑧整體結構、簡單緊湊、造型美觀。
如需了解更多的信息可到對夾單瓣旋啟式止回閥選型 - 介紹 - 工作原理 - 安裝方式 - 說明進行查看，讓您能夠進一步的認知對夾單瓣旋啟式止回閥的止回閥知識
