- 旋啟式雙瓣對夾止回閥產品介紹
-
可拉伐閥門（上海）有限公司為您簡單的講解【旋啟式雙瓣對夾止回閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及止回閥產品說明書；為用戶提供品質、性能、標準、壽命、價格優惠的系列對夾止回閥產品。
旋啟式雙瓣對夾止回閥簡介：

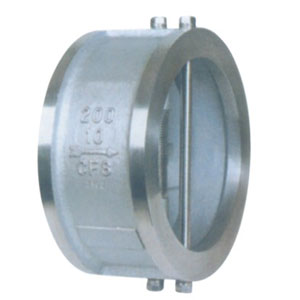

H76W對夾雙瓣旋啟式止回閥又稱蝶式止回閥，由閥體、閥瓣、閥桿及彈簧等零件組成，蝶式止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上。
立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動。
旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動。
旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
對夾雙瓣旋啟式止回閥參數：
公稱通徑：DN40-DN1200(1-1/2"~48")
公稱通徑：DN40-DN1200(1-1/2"~48")
公稱壓力：1.6Mpa-25Mpa(150LB-2500LB)
適用溫度：-20℃～425℃
適用介質：水、油品、蒸汽
閥體材質：碳鋼、不銹鋼
連接方式：對夾法蘭連接
①設計制造：APl594；AP 6D；JB/T8937
②結構長度：API594；APl60；DlN3202；JB/T8937
③壓力溫度：ANsIBl6.34；DlN2401；GB/T 9124；HG20604；HG20625；SH3406；JB/T74
④試驗檢驗：AP 598；JB/T 9092

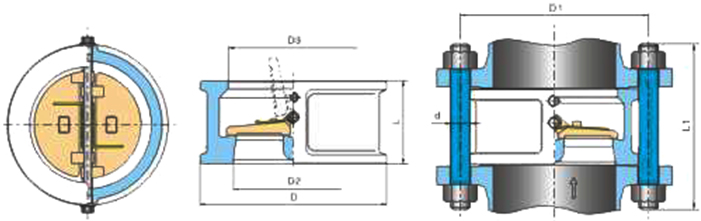

對夾雙瓣旋啟式止回閥尺寸：
| 對夾雙瓣旋啟式止回閥主要連接外形和尺寸： |
單位：mm
|
| 通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 60 | 60 | 67 | 73 | 73 | 86 | 98 | 127 | 146 | 181 | 184 | 191 | 203 | 219 |
注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
H76W對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
對夾雙瓣旋啟式止回閥特點：
結構長度短，體積小、重量輕；
閥瓣關閉快速，水錘壓力小；
水平管道或垂直管道均可使用，安裝方便。
結構長度短，體積小、重量輕；
閥瓣關閉快速，水錘壓力小；
水平管道或垂直管道均可使用，安裝方便。
結構長度短，體積小、重量輕；
閥瓣關閉快速，水錘壓力小；
水平管道或垂直管道均可使用，安裝方便。
